Maîtriser l'installation CVC : Le guide complet des rails de montage pour des systèmes de ventilation, de chauffage et de climatisation

Optimiser vos installations CVC : Les rails de montage, un atout pour les installateurs.

Alors que l’efficacité énergétique et le confort thermique deviennent des priorités, les systèmes CVC (Chauffage, Ventilation et Climatisation) sont indispensables dans nos bâtiments modernes. Au cœur de ces installations complexes se trouvent les rails de montage, des composants souvent négligés mais essentiels, qui transforment radicalement la façon dont nous concevons et installons les systèmes de ventilation.

L’importance des rails de montage dans les installations CVC est indéniable. En effet, les rails de montage facilitent non seulement le processus d’installation en fournissant un cadre structuré pour le montage des composants CVC, mais contribuent également à améliorer l’efficacité et la précision lors de l’installation. Cette efficacité accrue se traduit par une réduction significative du temps d’installation et des coûts de main-d’œuvre, un avantage non négligeable dans un secteur où la rapidité d’exécution est souvent cruciale.

Pour les installateurs CVC, la maîtrise des techniques de montage et de fixation des équipements CVC utilisant ces rails permet non seulement d’améliorer la qualité des installations, mais aussi de répondre aux exigences croissantes en matière de performance énergétique et de confort des occupants. Les rails de montage, tels que les modèles 41×41 et 41×82, offrent une polyvalence et une robustesse adaptées à une grande variété de projets, des petits systèmes résidentiels aux grandes installations commerciales.

Dans ce guide complet, nous explorerons en détail les avantages des rails de montage pour les installateurs CVC. Nous aborderons les différents types de rails disponibles, les techniques d’installation les plus efficaces, et comment ces composants peuvent contribuer à l’optimisation des performances des systèmes de ventilation. Que vous soyez un professionnel chevronné ou un installateur débutant, ce guide vous fournira les connaissances nécessaires pour tirer le meilleur parti des rails de montage dans vos projets CVC, vous permettant ainsi de répondre aux défis et aux opportunités qui se profilent à l’horizon 2025 et au-delà.

Les fondamentaux des rails de montage

Définition et rôle des rails de montage

Les rails de montage sont des éléments structurels essentiels dans les installations CVC modernes. Ils servent de support principal pour la fixation et le supportage des réseaux de gaines de ventilation, des tuyauteries, et d’autres composants CVC. Leur rôle permet d’assurer la stabilité, la sécurité et l’efficacité des systèmes de chauffage, ventilation et climatisation.

Ces rails offrent une solution polyvalente et robuste pour les installateurs, permettant une fixation rapide et précise des équipements CVC. Ils sont conçus pour supporter des charges variées, allant des gaines légères aux équipements plus lourds, tout en facilitant l’alignement et l’ajustement des composants.

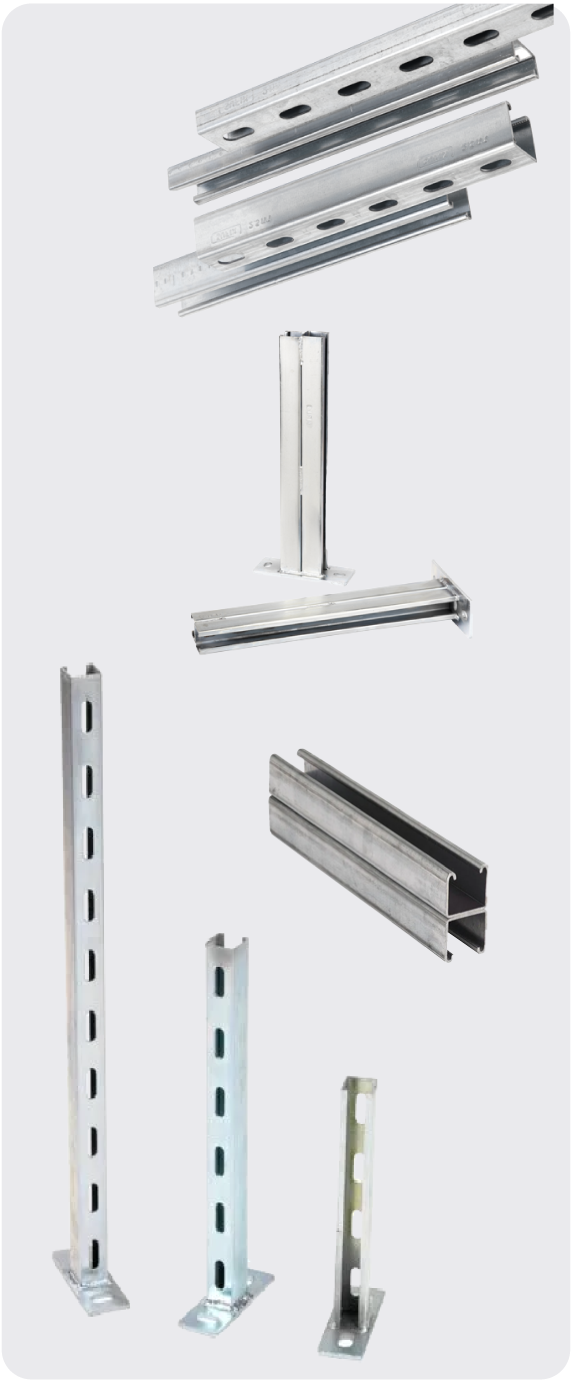

Types de rails couramment utilisés

Dans le domaine des installations CVC, deux types de rails de montage sont particulièrement répandus : les rails 41×41 mm et 41×82 mm. Ces dimensions font référence à la section transversale du rail.

1- Rails 41×41 mm :

• Idéaux pour les charges moyennes
• Parfaits pour le supportage de gaines de ventilation standard et de petites tuyauteries
• Offrent un bon rapport résistance/poids

2- Rails 41×82 mm :

• Adaptés aux charges plus lourdes
• Utilisés pour les grandes gaines, les équipements volumineux ou les structures complexes
• Offrent une résistance à la flexion supérieure

Ces deux types de rails sont généralement compatibles avec une large gamme d’accessoires, permettant une grande flexibilité dans la conception et l’installation des systèmes CVC.

Matériaux et finitions

La durabilité et la résistance à la corrosion sont des facteurs cruciaux dans le choix des rails de montage pour les installations CVC. Les matériaux et finitions les plus couramment utilisés sont :

1- Acier galvanisé :

• Le plus répandu pour les installations intérieures
• Offre une bonne résistance à la corrosion

2- Acier électrozingué :

• Finition plus fine que la galvanisation à chaud
• Adapté aux environnements intérieurs secs

3- Acier inoxydable :

• Idéal pour les environnements corrosifs ou extérieurs
• Offre une excellente durabilité à long terme

4- Acier galvanisé à chaud :

• Offre une protection supérieure contre la corrosion
• Adapté aux installations extérieures ou dans des environnements humides

Le choix du matériau et de la finition le choix du matériau et de la finition dépend grandement de l’environnement d’installation et des exigences spécifiques de votre projet CVC.

Caractéristiques techniques importantes

Lors du choix des rails de montage pour une installation CVC, plusieurs caractéristiques techniques sont à prendre en compte :

1. Capacité de charge : Varie selon le modèle et la configuration d’installation.
2. Épaisseur du matériau : Généralement entre 1,5 mm et 2,5 mm pour les rails standard.
3. Longueurs disponibles : Couramment 3 m, 4 m et 6 m, permettant une flexibilité dans l’installation.
4. Motif de perforation : Par exemple, 30 x 14 mm avec un espacement de 50 mm pour certains modèles.
5. Conformité aux normes : Comme la norme DW 144 pour certains rails.
6. Accessoires compatibles : Large gamme incluant boulonnerie, plaques, équerres, et fixations murales.

Le choix du type de rails dans les installations CVC doit etre basé sur les spécificités du projet, les conditions environnementales et les exigences de charge pour assurer la longévité et l’efficacité des systèmes de ventilation.

Choisir le bon rail de montage pour votre projet CVC

La sélection du rail de montage approprié assure la réussite de votre projet CVC. Un choix judicieux garantit non seulement la stabilité et la sécurité de l’installation, mais aussi son efficacité à long terme. Voici les facteurs clés à considérer lors de la sélection des rails de montage pour votre projet CVC.

Facteurs à considérer

-> Capacité de charge : Évaluez précisément le poids total des équipements à supporter et tenez compte des charges dynamiques potentielles, notamment pour les équipements vibrants.

-> Environnement d’installation :

• Intérieur sec : Les rails électrozingués peuvent suffire.
• Extérieur ou environnement humide : Optez pour des rails galvanisés à chaud ou en acier inoxydable.
• Présence d’huile ou de produits chimiques : Choisissez des matériaux résistants à la corrosion.

-> Facilité d’installation : Considérez les rails avec des graduations pour un alignement facile.

-> Flexibilité et ajustabilité : Optez pour des systèmes permettant des ajustements sur site sans perçage ni soudure.

-> Conformité aux normes : Assurez-vous que les rails choisis respectent les normes en vigueur dans votre région.

Vérifiez les certifications spécifiques au secteur CVC.

Comparaison entre les rails 41×41 et 41×82

Rails 41×41 :

• Idéaux pour les charges légères à moyennes.
• Parfaits pour les petites gaines de ventilation et les tuyauteries légères.
• Offrent une bonne polyvalence pour la plupart des installations CVC standard.

Rails 41×82 :

• Adaptés aux charges plus lourdes et aux grandes gaines.
• Offrent une meilleure résistance à la flexion.
• Recommandés pour les projets CVC de grande envergure ou les équipements lourds.

Le choix entre ces deux types dépendra de la charge spécifique de votre projet et de la complexité de l’installation.

Quels sont les accessoires complémentaires essentiels pour les projets CVC ?

Le choix des bons accessoires est tout aussi important que celui des rails eux-mêmes. Voici quelques accessoires essentiels à considérer :

1. Consoles et kits de montage : Plusieurs consoles et kits sont disponible offrant une grande flexibilité d’installation.
2. Écrous coulissants : Essentiels pour une fixation sécurisée et ajustable.
3. Supports muraux et au sol : Nécessaires pour une installation stable dans diverses configurations.
4. Rondelles et pièces d’assemblage : Assurent une fixation sûre et réduisent les vibrations.
5. Accessoires antivibratoires : Particulièrement importants pour les installations CVC sur les toits ou pour les équipements générant des vibrations.
6. Colliers de fixation et bandes de suspension : SUFIX propose une gamme variée, y compris des solutions pour réseaux haute température et tuyauteries lourdes
7. Outils de coupe et d’installation : SUFIX fournit également les outils nécessaires pour la coupe et l’installation des équipements CVC.

Quels sont les facteurs à considérer pour les projets CVC ?

1. Résistance aux températures élevées : Pour les systèmes de chauffage, assurez-vous que les rails et accessoires peuvent supporter les températures de fonctionnement.
2. Isolation acoustique : Dans les environnements sensibles au bruit, choisissez des systèmes avec des propriétés d’amortissement des vibrations.
3. Flexibilité pour les futures modifications : Optez pour des systèmes modulaires qui permettent des ajustements et des extensions faciles.
4. Résistance à la corrosion : Dans les environnements humides ou corrosifs, privilégiez les matériaux hautement résistants comme l’acier inoxydable.
5. Compatibilité avec les systèmes de gestion du bâtiment : Assurez-vous que les rails choisis n’interfèrent pas avec les capteurs ou les systèmes de contrôle.

Le choix du bon rail de montage pour votre projet CVC nécessite une évaluation minutieuse de nombreux facteurs. En prenant en compte la capacité de charge, l’environnement d’installation, la facilité de montage, et en sélectionnant les accessoires appropriés, vous pouvez garantir une installation CVC stable, efficace et durable. N’oubliez pas consulter les experts techniques pour obtenir des conseils et des études spécifiques à votre projet.

Techniques d’installation efficaces

L’installation efficace des rails de montage est cruciale pour garantir la performance et la longévité des systèmes CVC. Une approche méthodique peut considérablement améliorer la qualité de l’installation tout en réduisant le temps et les coûts. Voici un guide détaillé des meilleures pratiques pour l’installation des rails de montage CVC.

Méthodes de fixation et d’assemblage

1- Fixation au support :

• Utilisez des ancrages appropriés en fonction du type de surface (béton, acier, bois).
• Pour les toitures, employez des crochets ajustables qui permettent de compenser les irrégularités du toit.

2- Assemblage des rails :

• Utilisez des connecteurs préassemblés pour une installation rapide et sûre.

Pour les rails longs, prévoyez des joints de dilatation pour compenser les variations thermiques.

3-Montage des accessoires :

• Installez les écrous coulissants et les fixations avant de monter les équipements pour faciliter l’ajustement.
• Utilisez des plaques de verrouillage pour sécuriser les assemblages critiques.

4- Installation des équipements CVC :

• Utilisez des systèmes de suspension rapide pour accélérer l’installation.
• Assurez-vous que le poids est réparti uniformément sur les rails de support.

Astuces pour une installation rapide et sûre

1. Utilisation de gabarits : Créez des gabarits pour le perçage et le marquage afin d’assurer la cohérence et la précision.
2. Pré-assemblage : Assemblez autant de composants que possible au sol avant le montage final.
3. Système de codage couleur : Utilisez un système de codage couleur pour identifier rapidement les différents types de rails et d’accessoires.
4. Outils spécialisés : Investissez dans des outils spécialisés pour le découpage et l’assemblage des rails, comme ceux recommandés par SUFIX.
5. Installation modulaire : Adoptez une approche modulaire pour faciliter les futures modifications ou extensions du système.
6. Gestion des câbles : Intégrez la gestion des câbles dès le début de l’installation, en utilisant des chemins de câbles.

Contrôle qualité et sécurité

1. Inspections régulières : Effectuez des contrôles qualité à chaque étape de l’installation.
2. Tests de charge : Effectuez des tests de charge sur les installations critiques pour vérifier leur capacité de support.
3. Documentation : Documentez soigneusement l’installation, y compris les photos et les schémas, pour faciliter la maintenance future.
4. Formation à la sécurité : Assurez-vous que tous les installateurs sont formés aux procédures de sécurité spécifiques au travail en hauteur et à la manipulation d’équipements lourds.

Évaluation des risques : Effectuez une évaluation des risques complète avant et pendant l’installation, comme recommandé par edilonsedra.
